板坯热标识系统
型号：
#001029
规格：
RD001
尺寸：
30米
周期：
1年
产品描述：
马上咨询

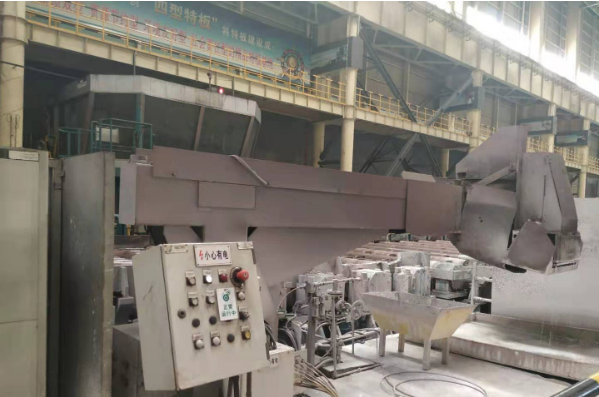

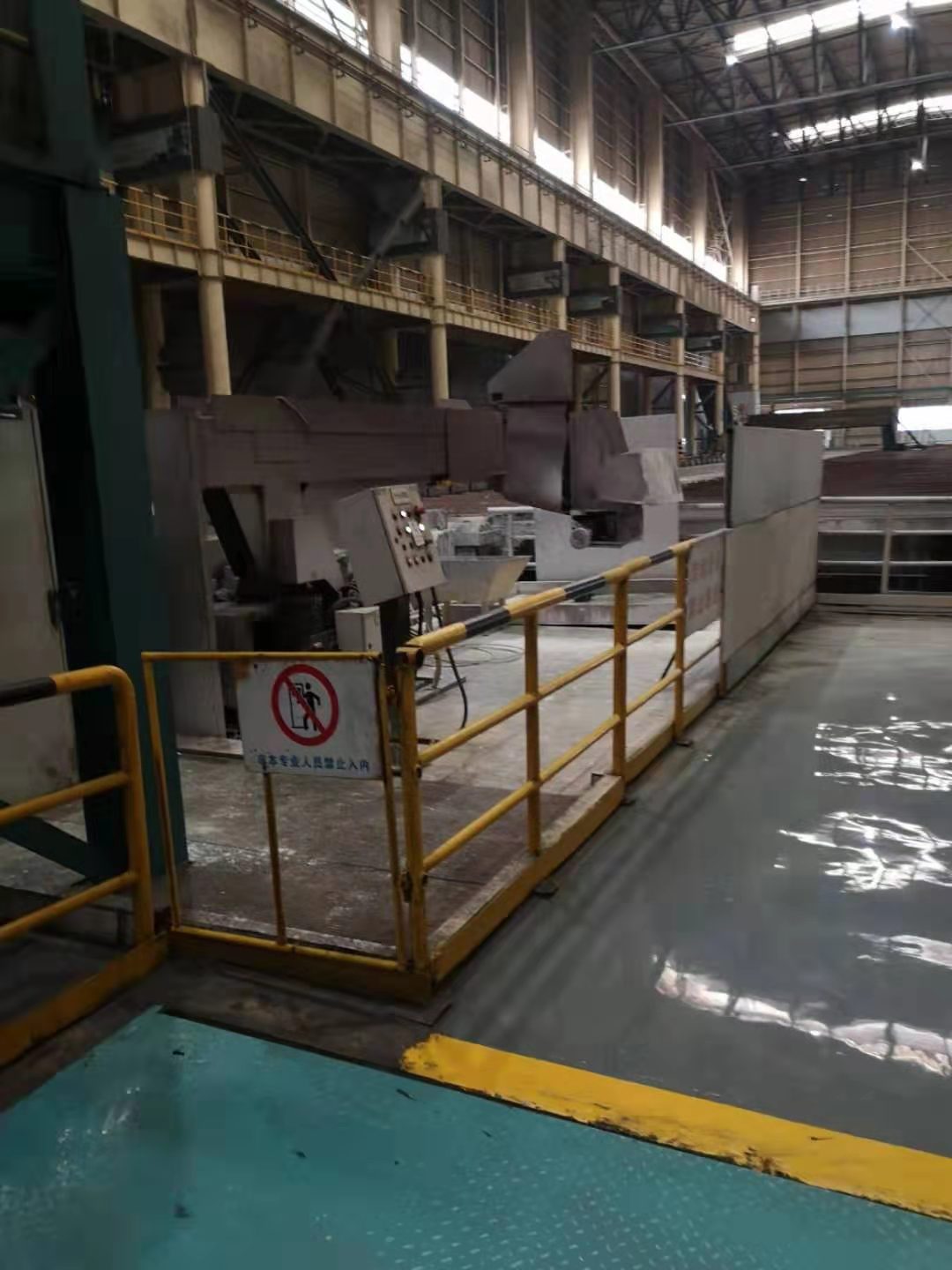

机构为悬臂机构，悬臂机构设置有工作位和检修位，对板坯的正面进行喷印操作。喷印方向为单面纵向标记，喷印面为上表面。
预检测光栅在检测到板坯以后，机构从检修位运动到工作位，板坯在进入喷印区域后检测光栅检测到板坯让它停止，喷头保护盖打开，喷头往下运行至板坯上表面。旋转编码器测速轮检测板坯运动速度。板坯开始往前运行，喷号机把从MES里面取得的数据喷印在板坯上表面，喷印完成后，喷头往上运行，保护盖关闭，机构开始往检修位复位。机构回到检修位以后即对喷头进行清洗。

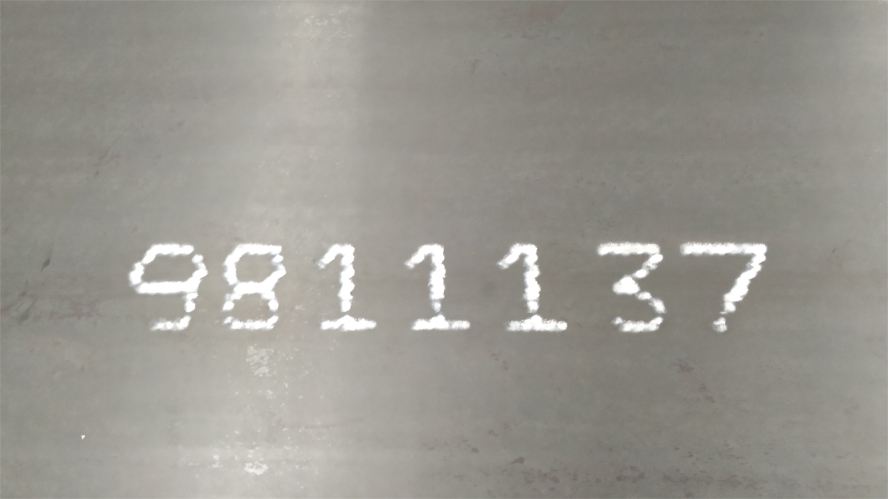

保护盖为双层结构，里面有循环冷却水降温。喷印涂料采用水性涂料，白色，一行。涂料在板坯的温度下自然凝固。机构下端所有管线全部放在放热护套里面。
PYPB-H型在线热喷系统主要有：悬臂机构、喷印系统、电气柜、泵柜和人机界面组成。
悬臂机构旋转带动喷印系统前进到工作位或后退到检修位，分工作位和检修位两个位置，横梁上装有升降机构，喷印时升降机构带动喷印系统下降，喷印字符。
喷印系统采用鹏源公司研发的专用板坯喷码机。
电气柜主要包括PLC、通讯模块、电源、端子排等电气元件，是整套系统的逻辑中心。
泵柜主要包括泵、涂料罐、搅拌系统、气动执行机构、背压阀等。
人机界面在操作室，实现人机交互，控制信息软件操作等功能。
电缆和水、气管路沿着立柱横梁到达小车和隔热板，管路布置遵循可靠性原则，采用软管连接，外面敷设隔热材料，管路排列整齐有序。
工控机通过TCP/IP接口，与现场的二级网络连接，同时监控现场设备的状态以及手动输入喷标字符等功能。
