成品板多维标记系统
型号：
PYPB-D型
规格：
尺寸：
周期：
产品描述：
马上咨询

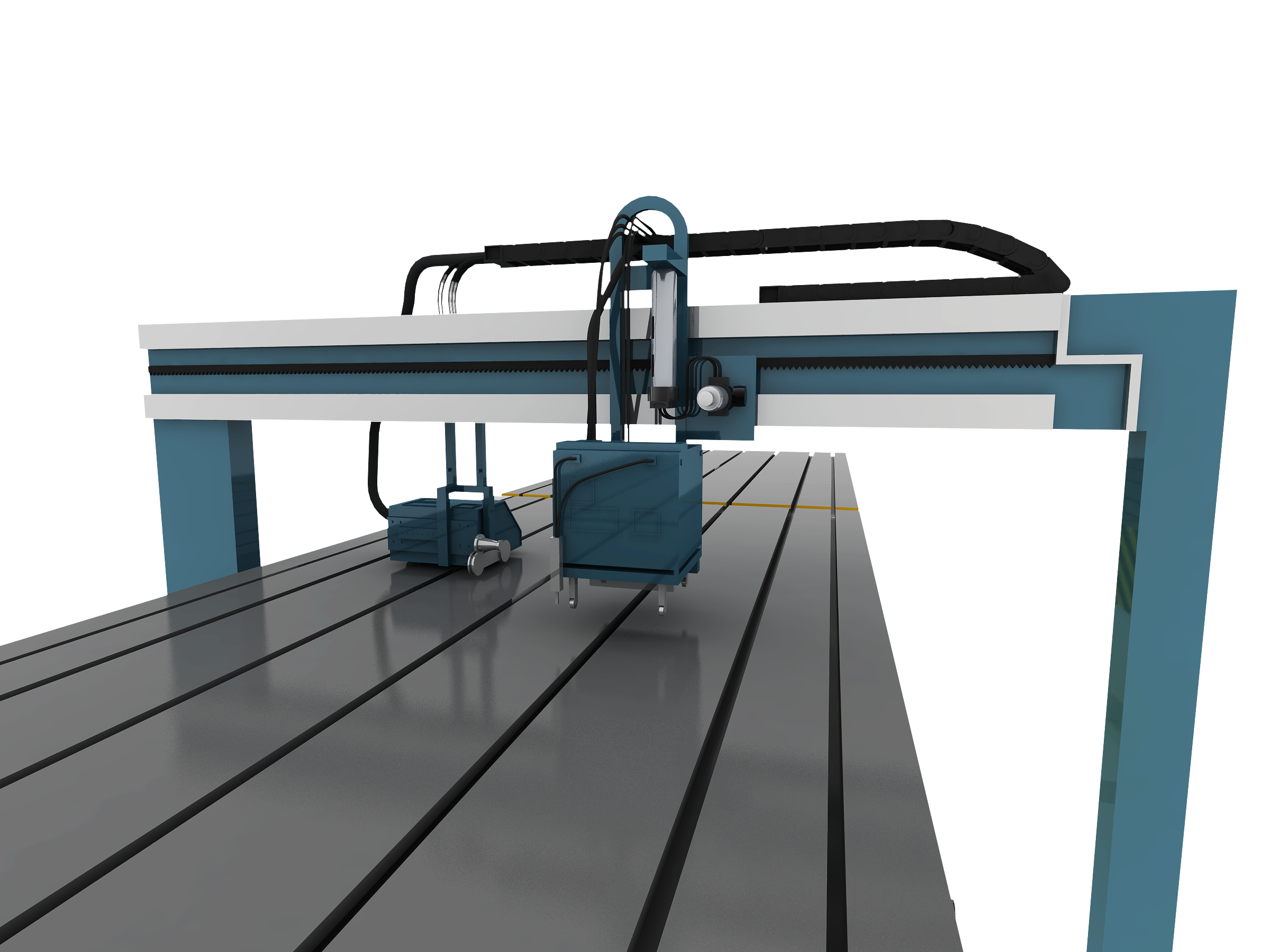

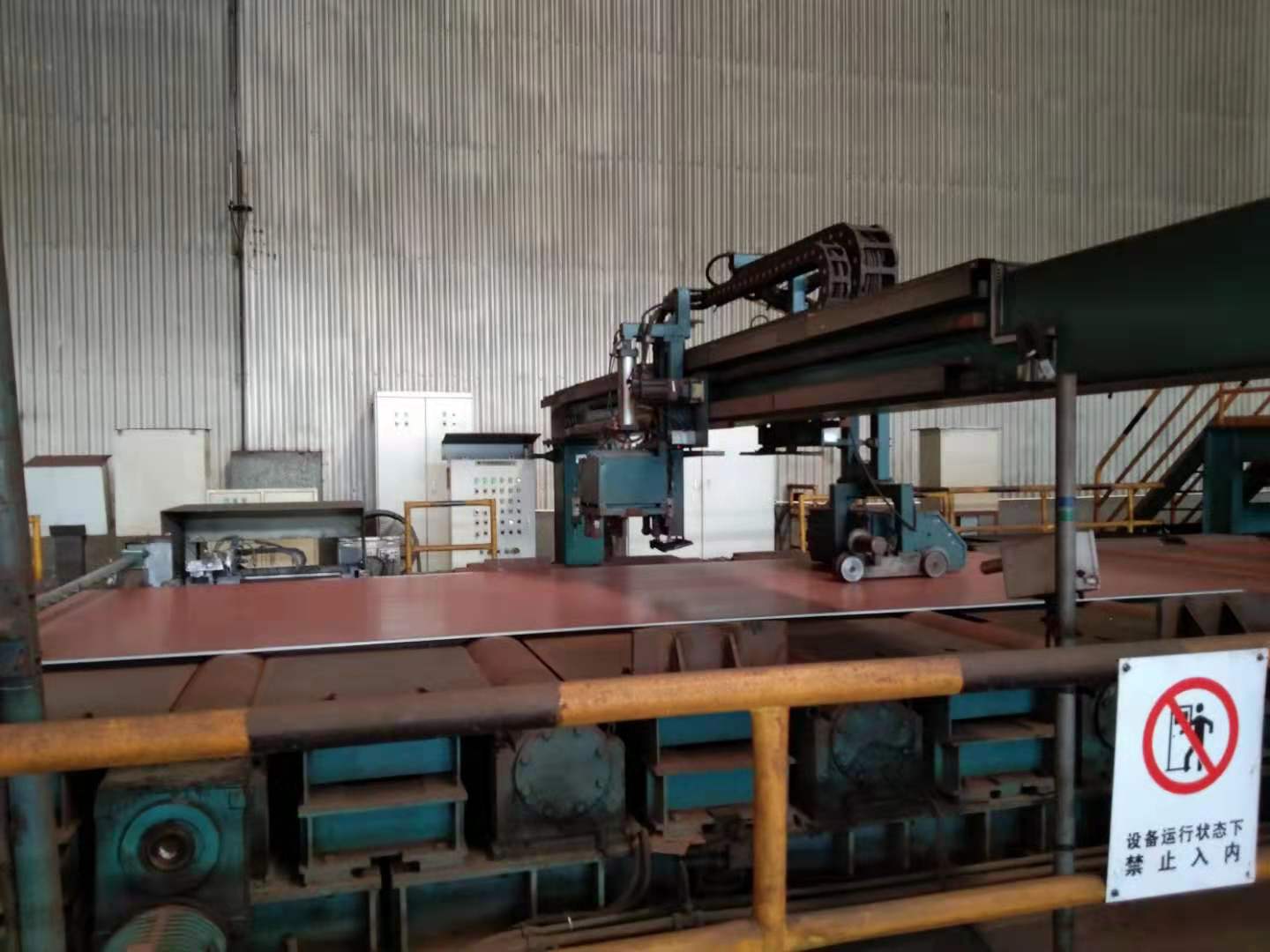

该标识机采用3合1设备，即在线面喷、在线侧喷和在线钢印。采用龙门机构两面安装方式，侧喷在钢板靠边对齐侧，台式安装。
辊道运动方向前端安装钢印设备，后端安装面喷设备。钢印小车和面喷小车共用一套龙门机构。
分别采用直线导轨和齿轮齿条传动，伺服电机走位。小车上下升降采用气缸动作。整体完成时间大约30-40秒左右。
面喷机构在面喷小车里，面喷小车里有6个喷枪组，每个喷枪组喷印一行。
每行喷枪组为9点阵，70位字符/行，白色，纵向喷印，喷印字体为双点阵字体。字符大小：80*55mm。内容为字母、数字、符号和各种LOGO。
钢印为16根针头，每行8点阵，共两组，可以刻印4行。45字符/排。字符大小：10*7mm。内容为字母、数字、符号和各种LOGO。喷印油漆框。

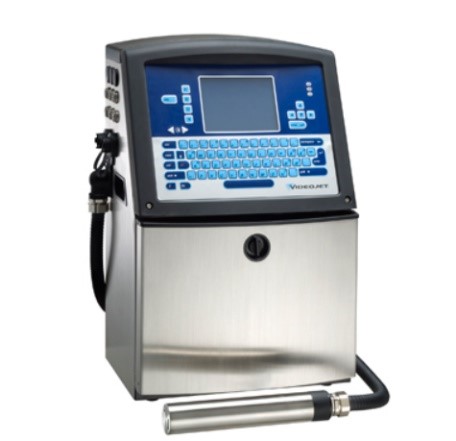

侧喷采用韦迪捷1510型，侧喷能喷印的最大长度：500mm。喷4mm高度字体时，一行120个组合数字字母字符及16位条形码的长度；
喷6.2mm高度字体时，一行60个组合数字字母字符及16位条形码的长度；
9.5mm字体时：一行45个组合数字字母字符及16位条形码的长度。
字符类型：A~Z，a~z，0~9，条形码、“/”，“*”等特殊符号。
喷标机组成
PYPB-D型喷标机主要有：机构部分和面喷子系统、钢印子系统、侧喷子系统、电气柜，泵柜和工控机等组成。面喷系统组成
喷印系统由喷头、泵柜、控制器组成。侧喷子系统概述

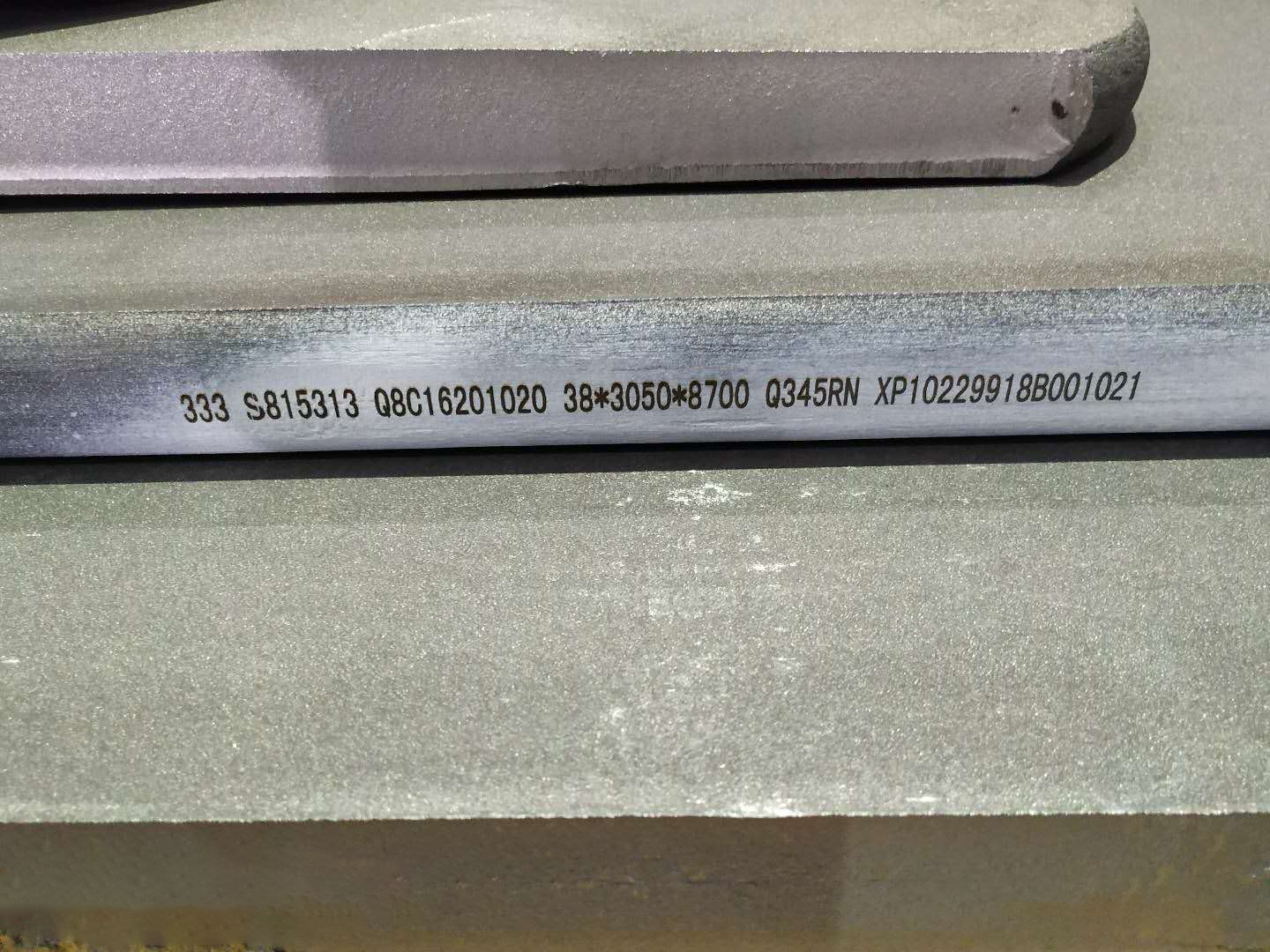

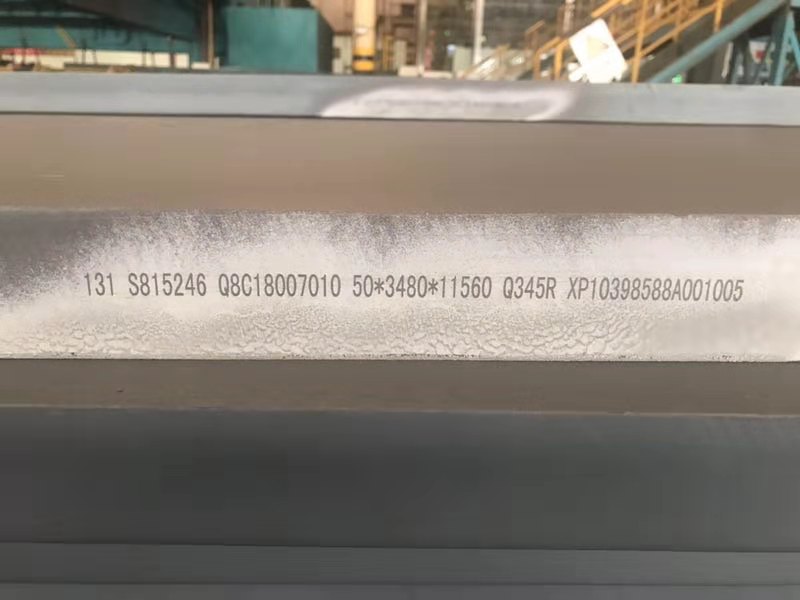

侧喷采用台式安装，钢板进入喷刻印区域停止以后，由气缸推动喷头到达钢板侧面，有支杆顶住钢板侧面，支杆与钢板侧面接触面有滑轮，可以随钢板转动。支杆顶住钢板侧面以后，底漆喷枪开始工作，由丝杆带动从右往左运动，底漆完成后，丝杆带动喷码机，从左往右开始工作。完成侧面标记以后，顶杆退出复位。等待下一个循环。
钢印子系统概述
标记系统可将信息永久印制在各种材料中，比如钢、铝和塑料。硬化针通过气动方式加速，将点阵字符刻入待标记的物品中。字符的形状、大小、密度和位置由用户通过系统软件确定。
气动组件用于驱动针盒中的打印针，并使打印针返回到针盒中。
