划线样号一体机系统
型号：
规格：
尺寸：
周期：
产品描述：
马上咨询
根据减员增效和提高企业自动化程度的要求，考虑在定尺剪前安装一台划线样号喷印一体机，主要完成定尺的划线和样号的喷印取代人工的工作，减员增效，提高正确率。
由于单独划线或者单独喷样号达不到减员的目的，所以要求划线样号一体机来完成。

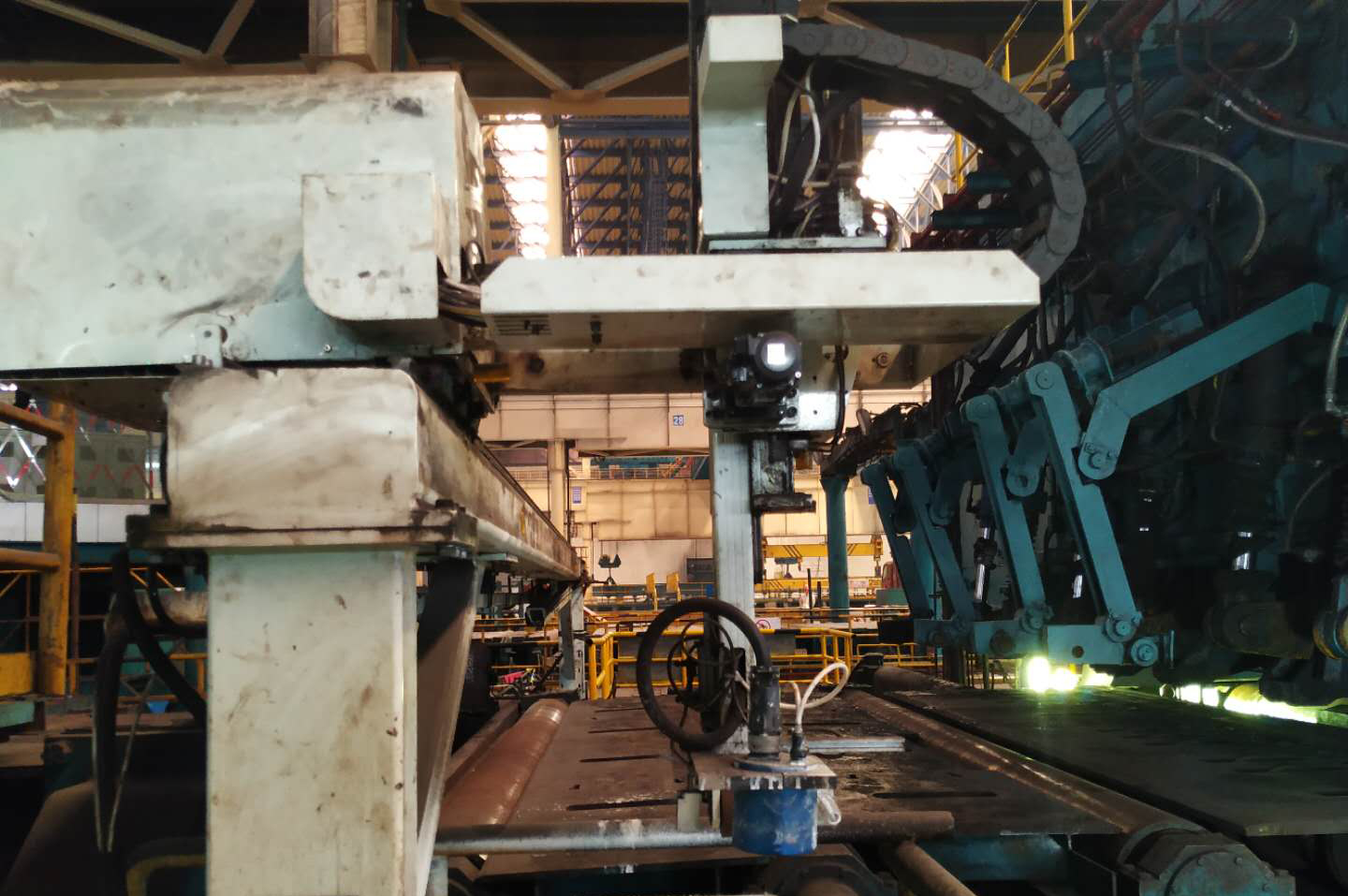

划线喷号一体机在定尺剪前，平行于辊道设置多根立柱，立柱之间上有横梁连接，形成一个吊装滑行轨道，轨道上安装齿轮齿条传动，喷印小车在吊装轨道上滑行，不影响辊道电机的吊装更换。

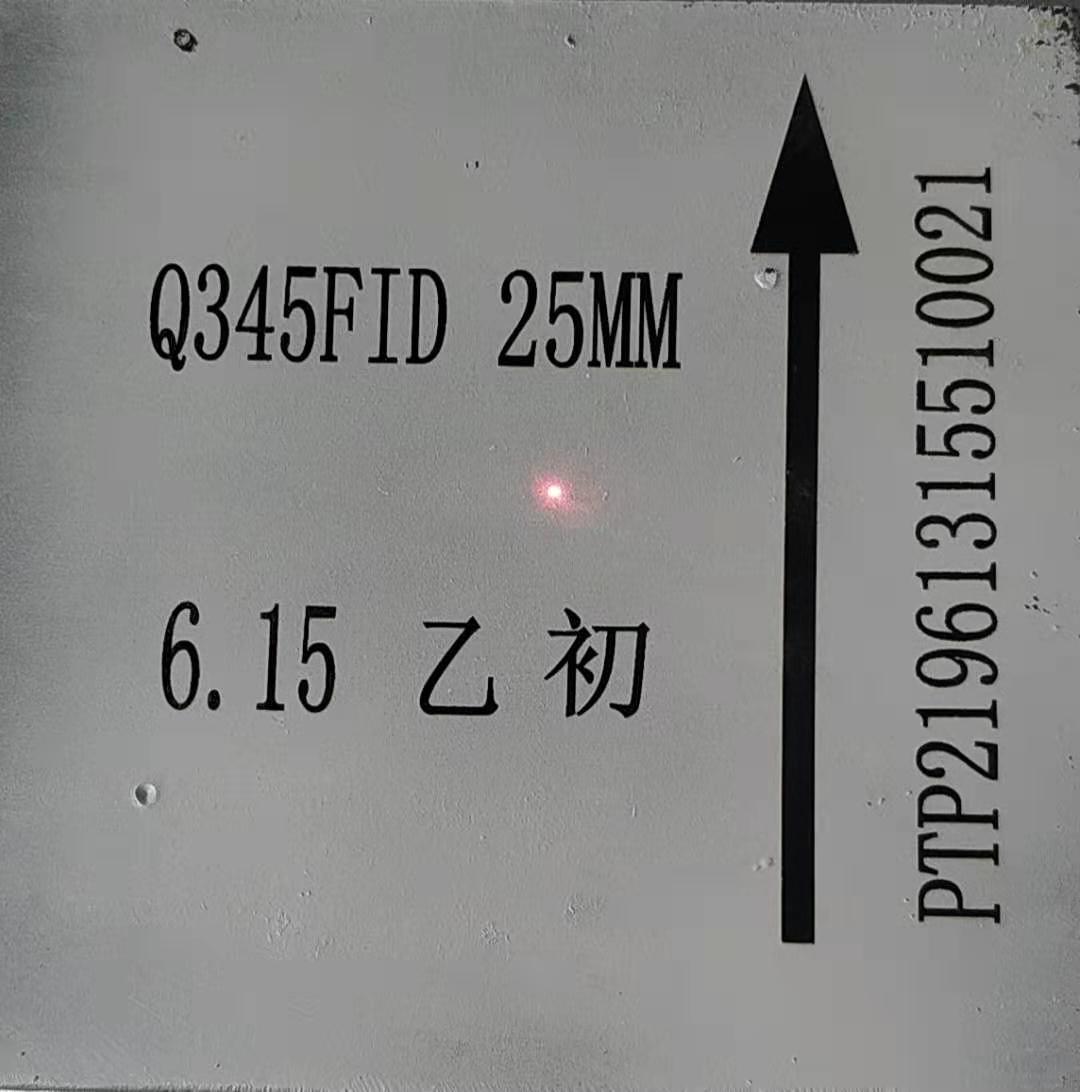

数据通过上位机与二级系统联网通讯，当定尺剪得到相关数据后，系统把相关数据发送给划线喷号一体机，划线0点对的是定尺剪剪刃，划线样号一体机在划线的同时，也把样号标记在钢板上表面，然后通过定尺剪把子板和样条剪出来。

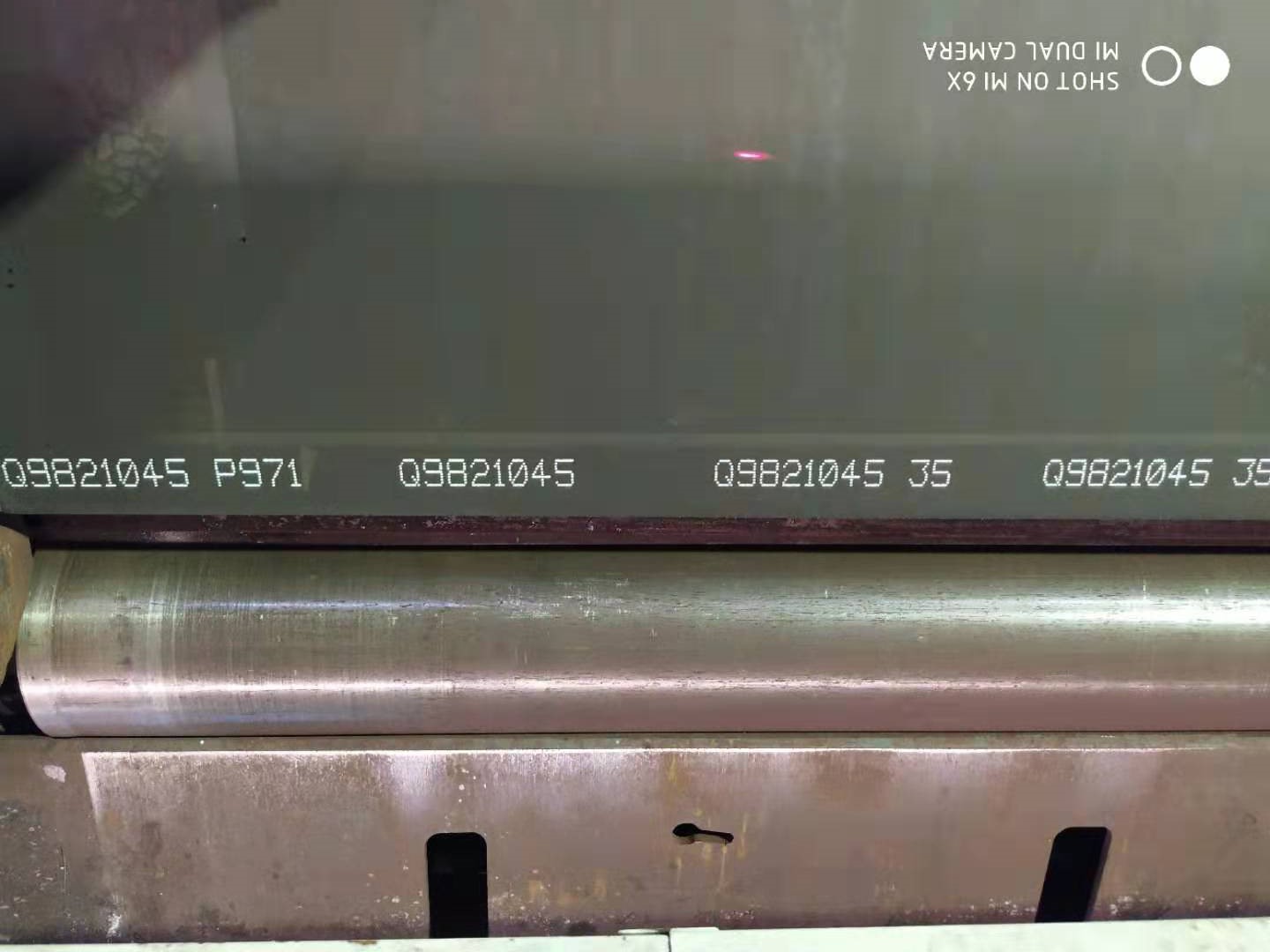

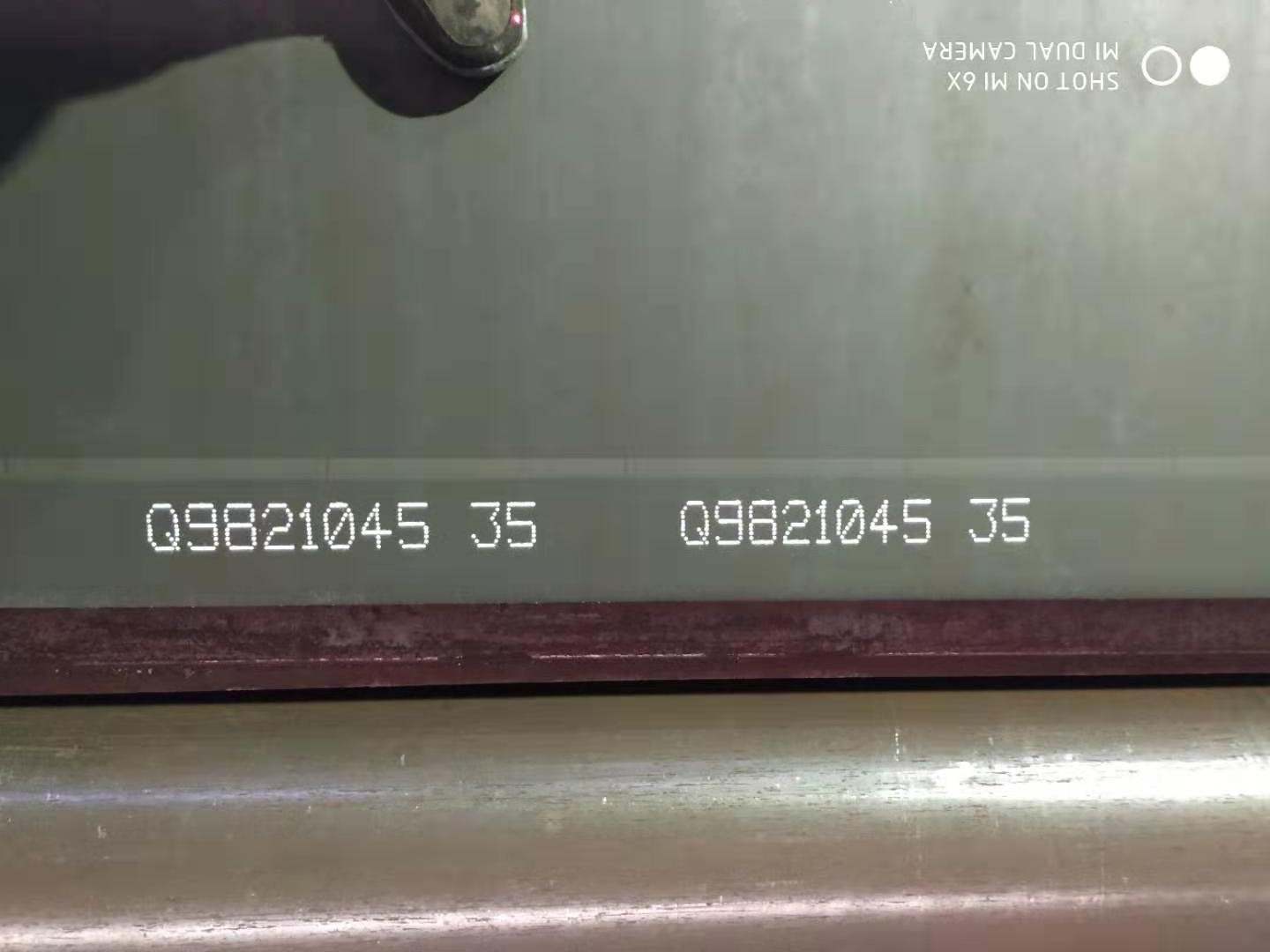

划线样号一体机上面有两个喷头，一个喷头是划线喷头，一个喷头是样号喷头，两个喷头共用一套供墨系统，同时把定尺线和样号喷印出来。
喷号要求
喷号温度：钢板表面温度最高200℃喷号位置：在钢板上表面
喷号内容：数字、字母及符号结合喷号
喷号方式：钢板静态喷号
喷号内容的观看方向：人站在钢板尾部方向看样号内容
喷号颜色：白色
喷号干燥时间：小于15秒
划线喷头点阵：1点阵
样号喷头点阵：16点阵
样号字符高度：约50mm
喷印行数：1行
喷印长度：600mm以内
